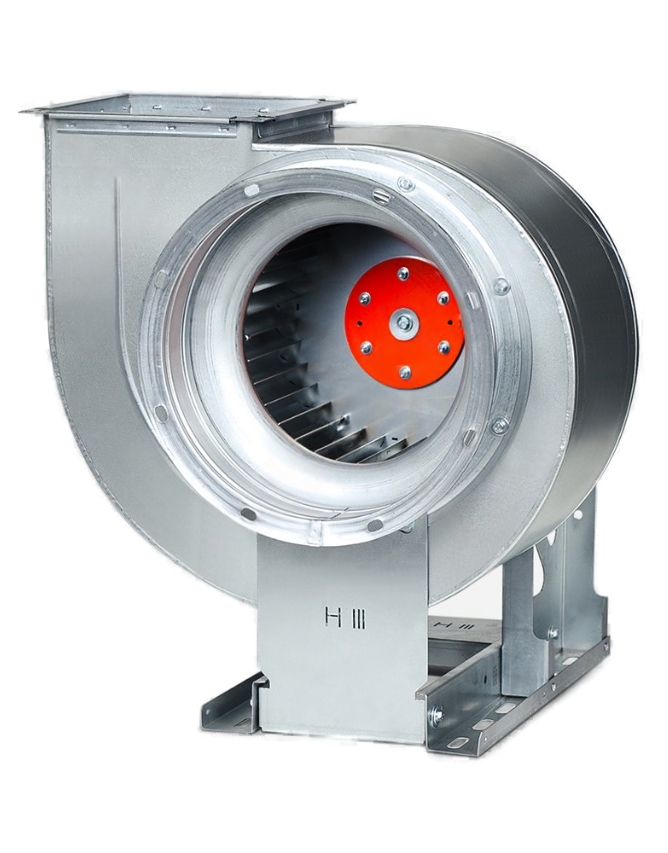

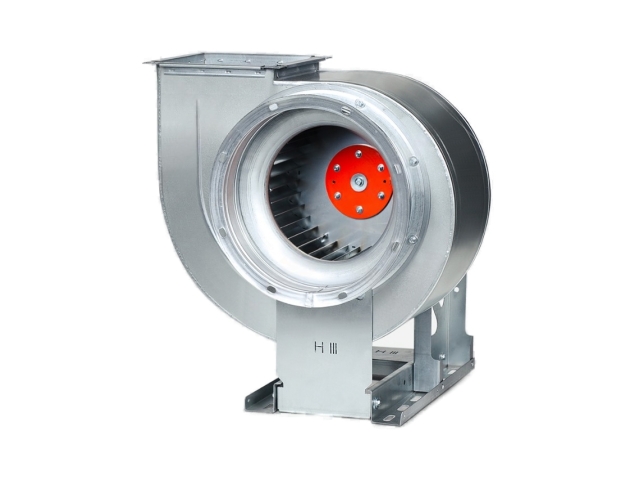

Вентилятор ВР 280-46 №2,5 К исп.1 (Пр 0*Дк=Дн с 0,55/1500 71А4)

Вентиляторы радиальные ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.

Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через прямоугольный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту. Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом (схема 1 и 5). По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Комплектация может быть дополнена по требованию заказчика виброизоляционными прокладками (устанавливаются между рамой и основанием) и гибкими вставками для всасывающего и нагнетающего патрубков.

Вентиляторы радиальные среднего давления ВР 280-46 широко эксплуатируются в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках.

Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.

Вентиляторы радиальные среднего давления ВР 280-46

ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия. Размещение в соответствии с ГОСТ 15150 – 2 и 3 кат. Возможно размещение оборудования по У1 при условии защиты электропривода от воздействия факторов окружающей среды.
